Prima installazione e configurazione di Agrumino Lemon la scheda dotata di sensori per monitorare e accudire le piante del nostro orticello.

In un post della settimana scorsa [1] ho presentato un mio piccolo piccolo progetto, ormai ufficialmente ribattezzato SmartBean 2021 (il primo passo verso la IoP, Internet Of Plants 🙂 ), il cui scopo è quello di raccogliere con dei sensori dati e informazioni relativi a piante o alberi e inviarli a un sistema centrale utlizzando il protocollo MQTT.

La pianta che vorrei monitorare in questa prima fase del progetto è la pianta del fagiolo che ho sul balcone, una piantina nata con un esperimento di germinazione [6] che ho ripetuto anche quest’anno.

Lo schema di funzionamento del sistema sarà questo:

Una delle componenti del sistema è proprio la scheda Agrumino Lemon.
Questa scheda, prodotta da Lifely Srl [2], non solo è dotata di sensori per la misurazione di umidità, temperatura e luminosità, ma è anche programmabile utilizzando lon stesso ambiente di sviluppo di Arduino [4] e contiene anche di un chip per connettersi a una rete Wifi.

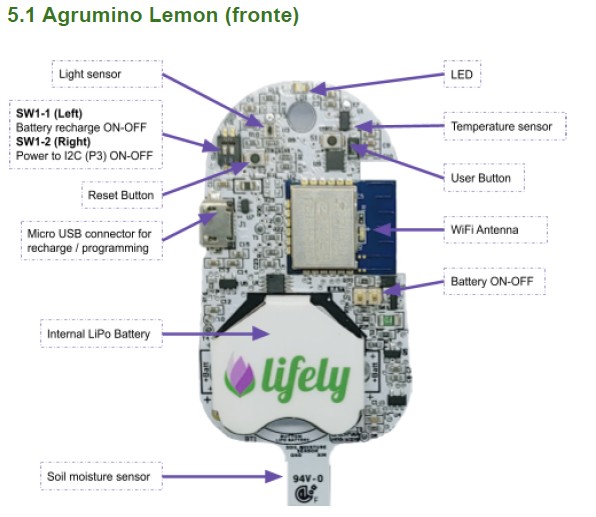

Le caratteristiche principali della scheda sono:

• Dimensioni: 17.5 x 5 x 2.5 cm; 34 grammi.
• Alimentazione: Micro USB + Batteria 3.7V tipo 2450.
• Chip Esp8266 con connettività alla rete Wifi a 2,4 Ghz.
• Sensore per la misurazione della temperatura.
• Sensore per la misurazione dell’umidità del terreno (soil moisture).
• Sensore per la misurazione della luminosità.
• Connettore per l’attivazione di una pompa da 3,7 V per l’irrigazione.
• Connettore per la misurazione del livello dell’acqua.
• Connettore I2C compatibile con Grove (3V).
• Connettore per alimentazione esterna LiPo (3V).
• Connettore GPIO compatibile con Grove(3V).

La scheda è acquistabile su Amazon [5], lo so che io boicotto Amazon, ma lo vendevano solo loro 🙁 .

Una volta acquistata la prima installazione è molto semplice, basta seguire le indicazioni del documento: Agrumino Lemon Dev Guide rev 0.4_ITA [3] disponibile sul sito di Lifely. Sulla confezione c’è anche il QrCode con il link al documento.

Lo scopo di questo post era descrivere come installare e configurare Agrumino per il suo primo utilizzo, ma le istruzioni del documento ufficiale [3] sono così chiare e dettagliate che non ha senso riscriverle. Posso però sottolineare alcuni aspetti che potrebbero essere utili.

Consigli utili

Alcune cose da ricordarsi durante la fase di test della scheda:

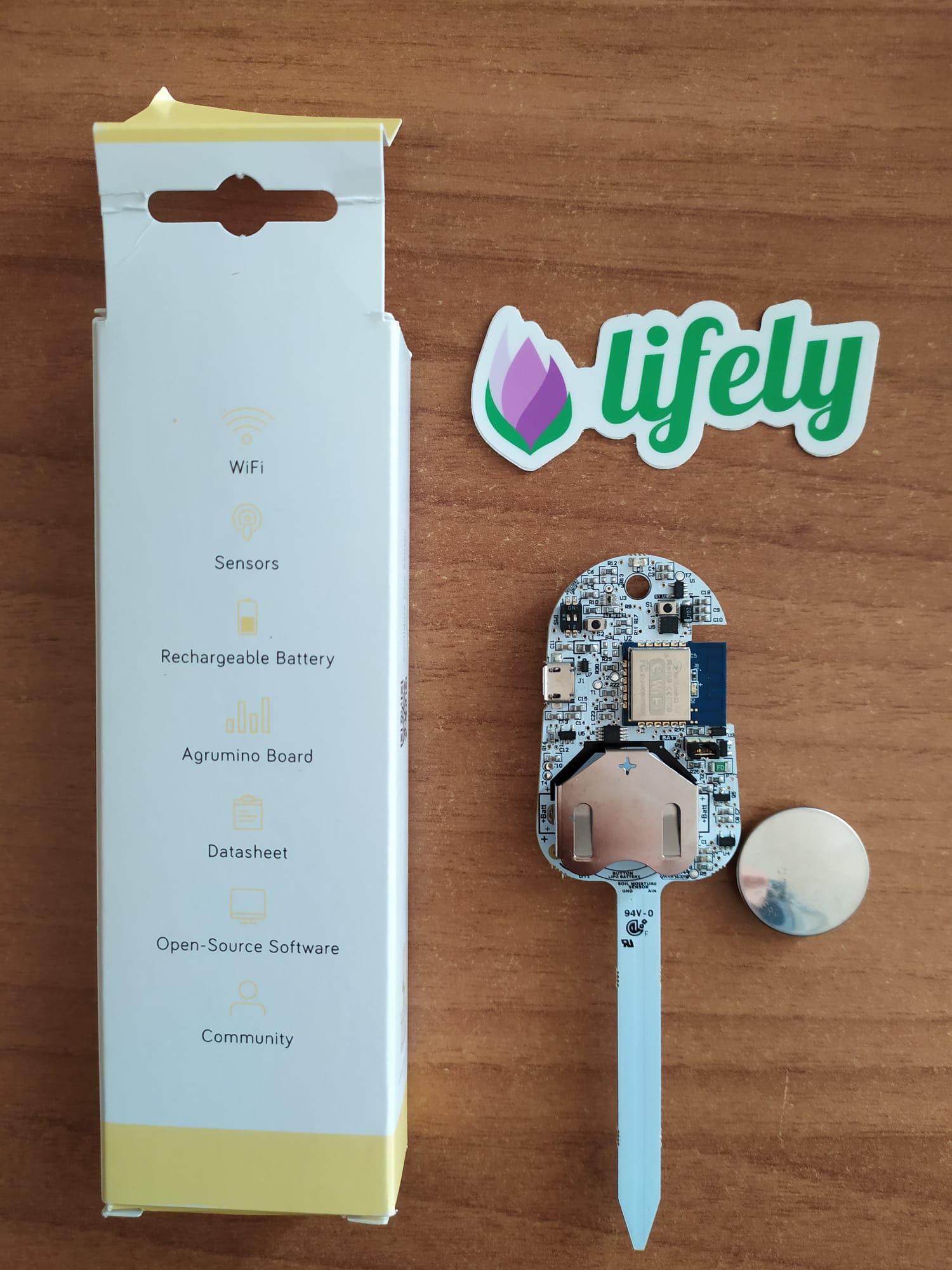

1. Inserire il jumper, fornito nella confezione in una bustina a parte, come mostrato in questa foto:
2. Quando si usa il Monitor seriale, ricordarsi di impostare il baud rate a 115200.
3. Quando si compila o si esegue un programma per Agrumino, assicurarsi di aver selezionato “Agrumino Lemon v4” in Strumenti–>Scheda.

Esecuzione del primo programma

Dopo aver installato le librerie della scheda [3] è possibile verificare il funzionamento della scheda caricando un piccolo programma (sketch) di esempio: AgruminoSample che è possibile trovare tra gli esempi presenti nella libreria

File–>Esempi–>Agrumino–>QuickStart–>AgruminoSample:

Una volta aperto il file AgruminoSample, il programma va verificato e caricato sulla scheda (che ovviamente deve essere collegata al PC con il cavo USB, vedi [3]) :

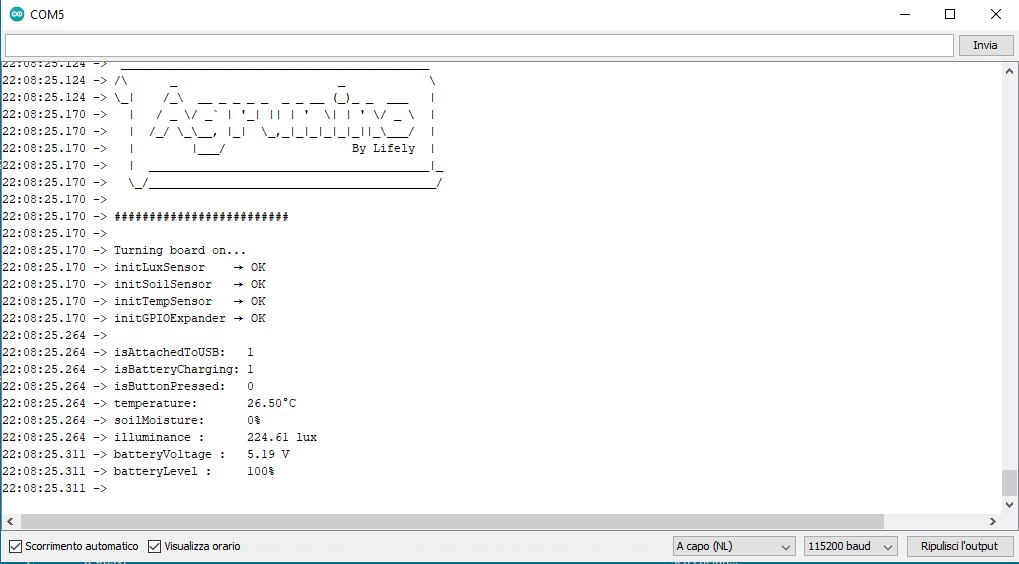

A questo punto il led della scheda inizia a lampeggiare e dal monitor seriale impostato a 115200 baud è possibile leegere i valori di temperatura, umidità e luminosità misurati dai sensori della scheda:

Mi sembra che Agrumino Lemon sia un ottimo prodotto, nelle prossime settimane, farò degli esperimenti più impegnativi e vorrei utilizzare anche una pompetta appena comprata per innaffiare una pianta in base ai valori misurati dai sensori.

L’obiettivo comunque è quello di inviare i dati misurati dai sensori al broker Mqtt, usando il wifi della scheda, credo che esistano delle librerie già pronte che implementano questo protocollo.
